L'idée de me faire une sonde logique me trottait dans la tête depuis pas mal de temps, mais tant qu'à faire, autant en faire une bien complète !
Je suis donc partie sur cette liste de fonctionnalitée:

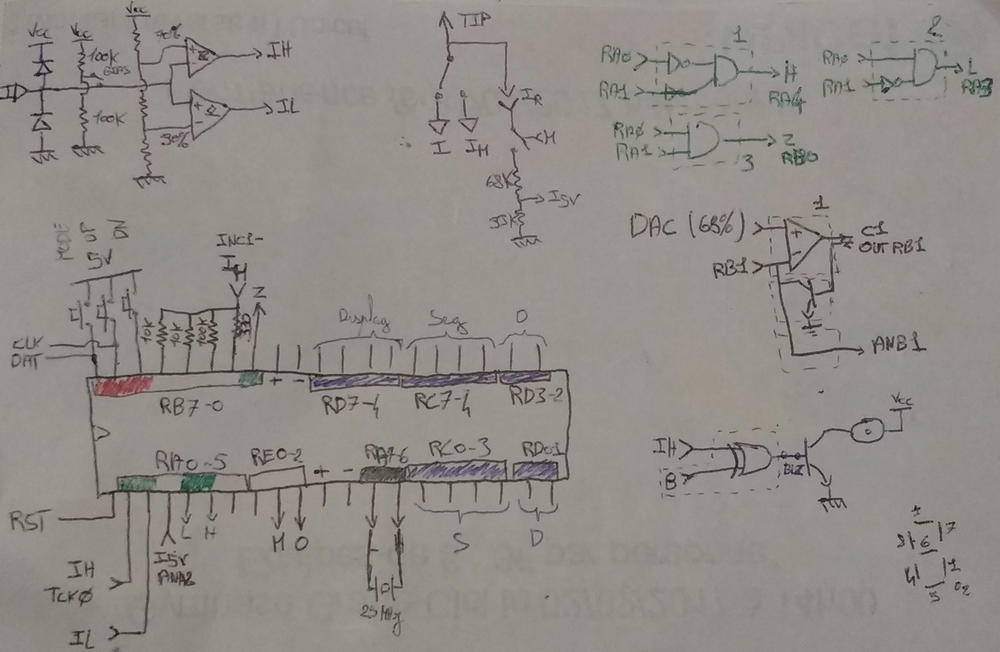

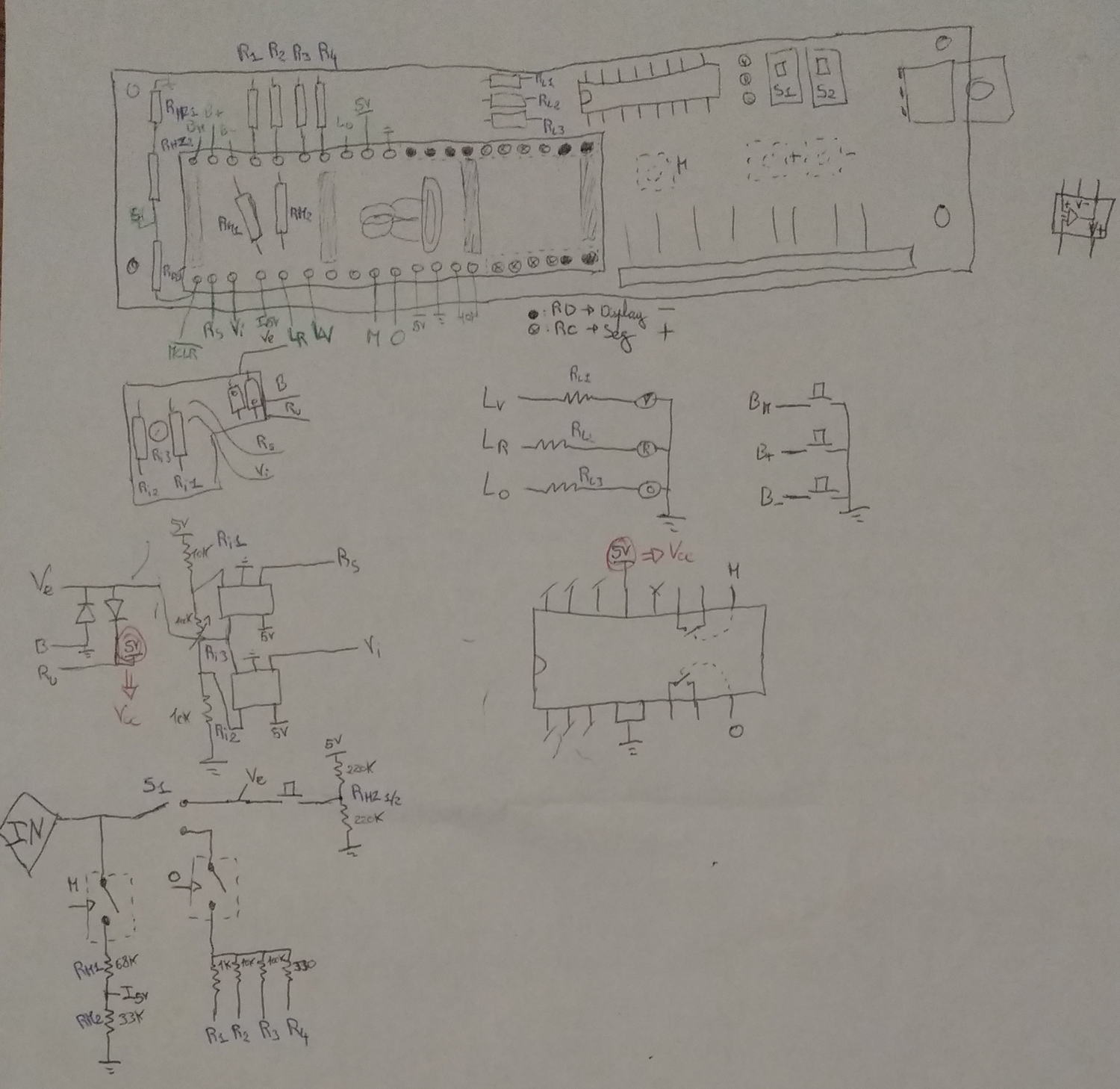

Encore une fois, le projet a été fait sur papier et perfboard, je n'ai donc pas de schéma numérique à vous proposer...
Pour la sonde logique en elle même, l'idée est de comparer le signal d'entrée à des niveau logiques haut et bas, pour avoir trois possibilités : Haut, Bas, Flottant. Un pont diviseur peut être rejouter au travers d'un bouton pour vérifier l'état flottant.
La mesure du condensateur se fait en le déchargeant puis en regardant son temps de charge à 63%

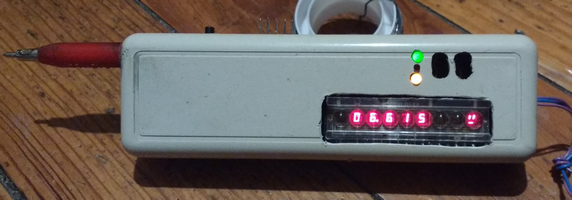

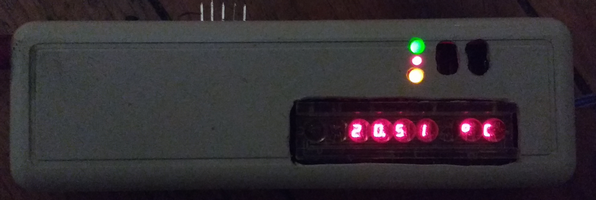

Quelques photos de la sonde finie :

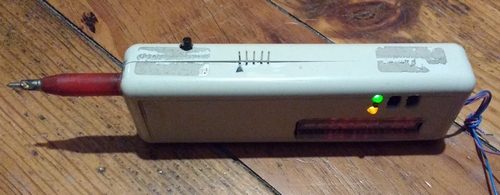

On peut remarquer le bouton de test flottant et les broches de programmation sur le dessus.
Le code est en téléchargement, mais aussi sur mon github !
Il me semble assez clair, mais je n'ai pas trop mis de commentaires... N'hésitez pas à me demander s'il y a des choses tordues.
