Vous avez un Minitel qui traine chez vous ?

Vous avec un peu (beaucoup) de temps libre ?

Reprogrammez-le !

Après un peu de test de trace, on arrive à un schéma plutôt potable:

Qui nous dit que :

• La broche Tx (3 sur la prise DIN) est reliée à la broche 11 du 8052
• La broche Rx (1) est reliée à la broche 10
• La broche PT (4) est reliée à la broche 14 pour la sortie et 8 pour l'entrée
• Le relai est sur la 5
• La sortie du clavier est sur <1:8>
• L'entrée du clavier est sur <3:1>
• Le port de communication graphique (EF9345) est sur <39:32>
• Les broches AS, DS, et R/W sont respectivement en 30, 17, 16.
• La broche CS est à la masse.
• Le buzzer est sur la sortie I du EF9345

Maintenant, si vous ne voulez pas utiliser le 8052 (ce qui est mon cas), il faut l'enlever, puis le remplacer par  votre µC:

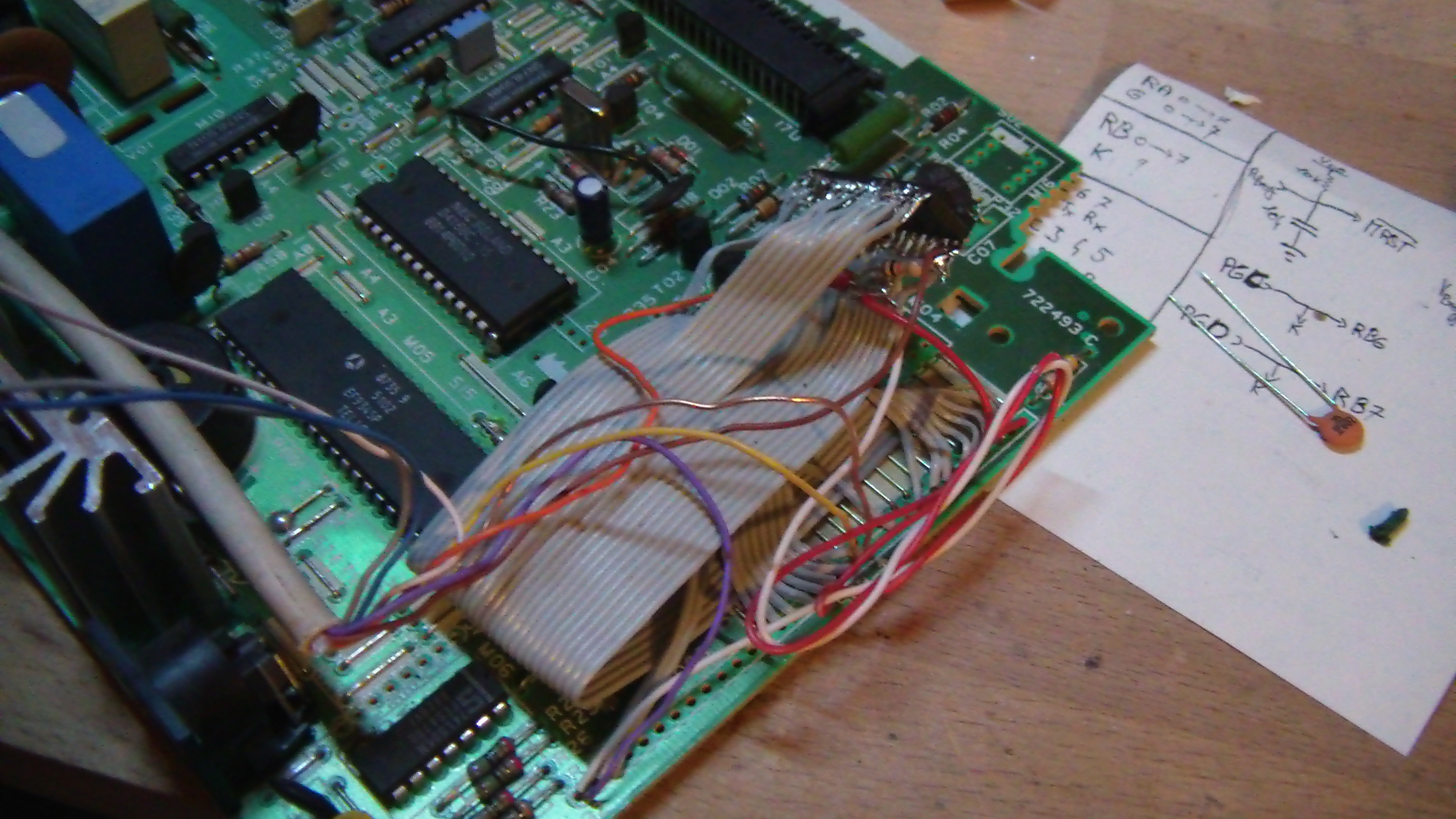

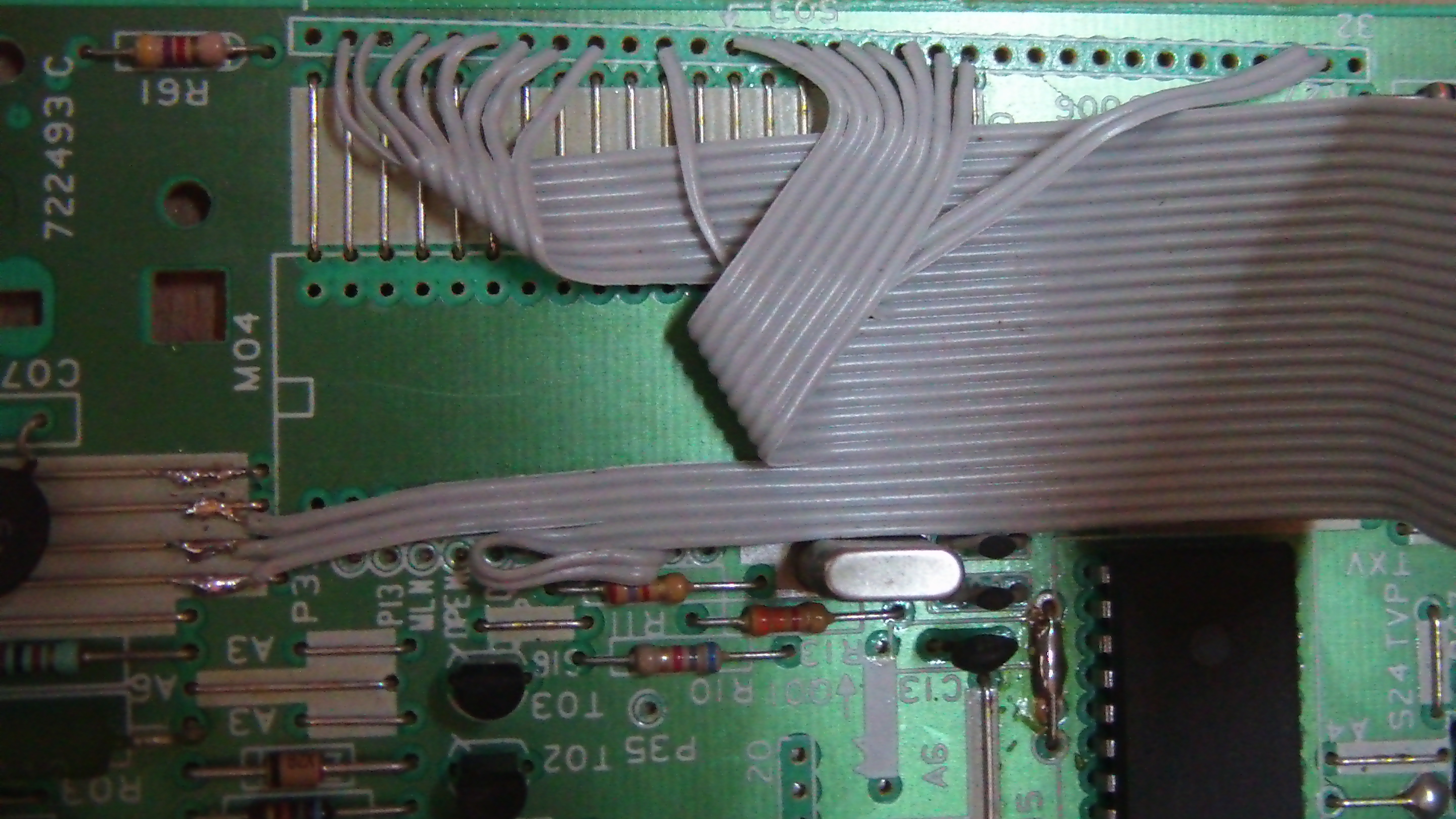

Commencez par mettre un fil sur les fonctions que vous souhaitez (avec une nappe c'est plus simple).

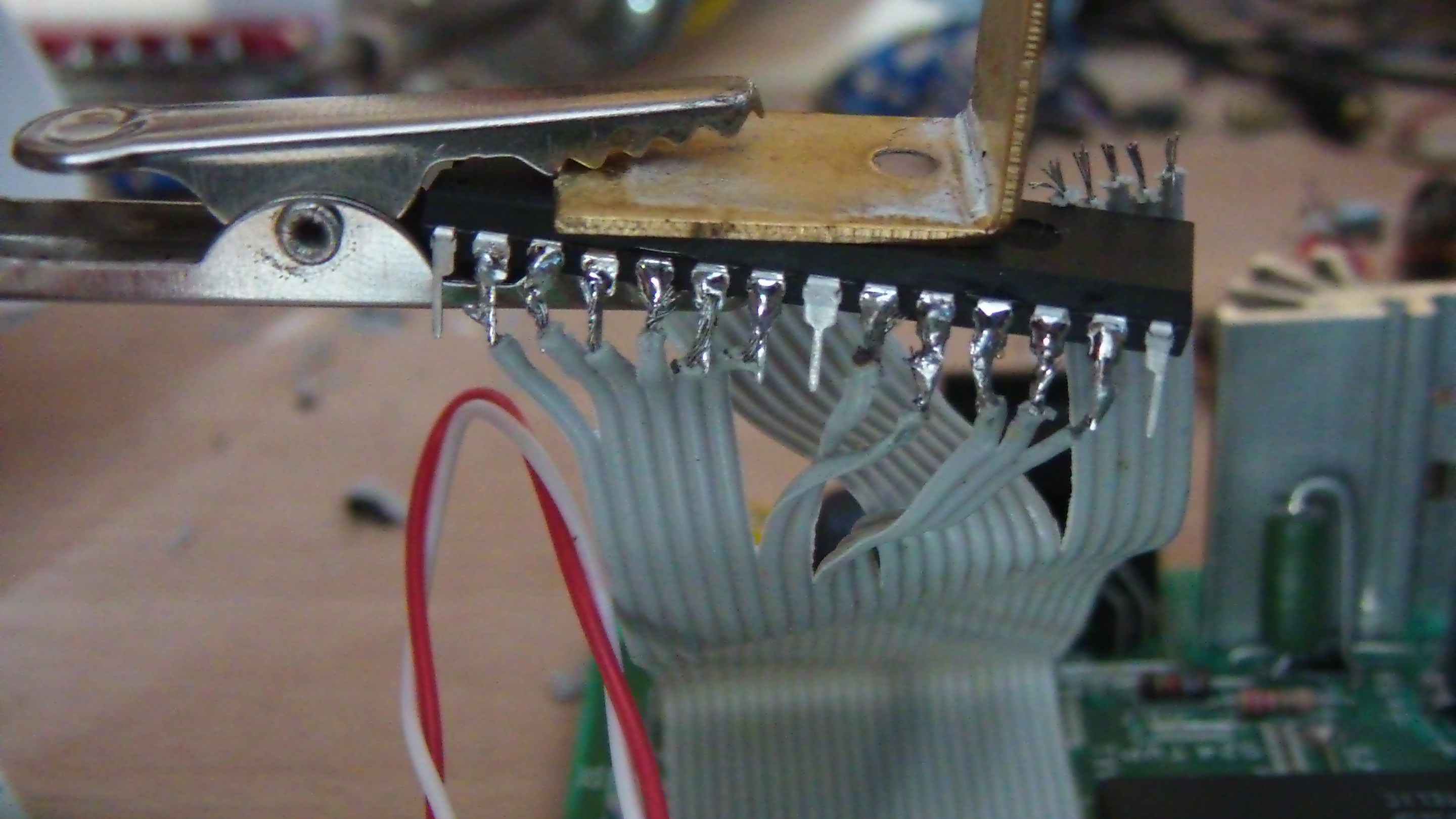

Puis reliez votre µC (faite bien attention au brochage !).

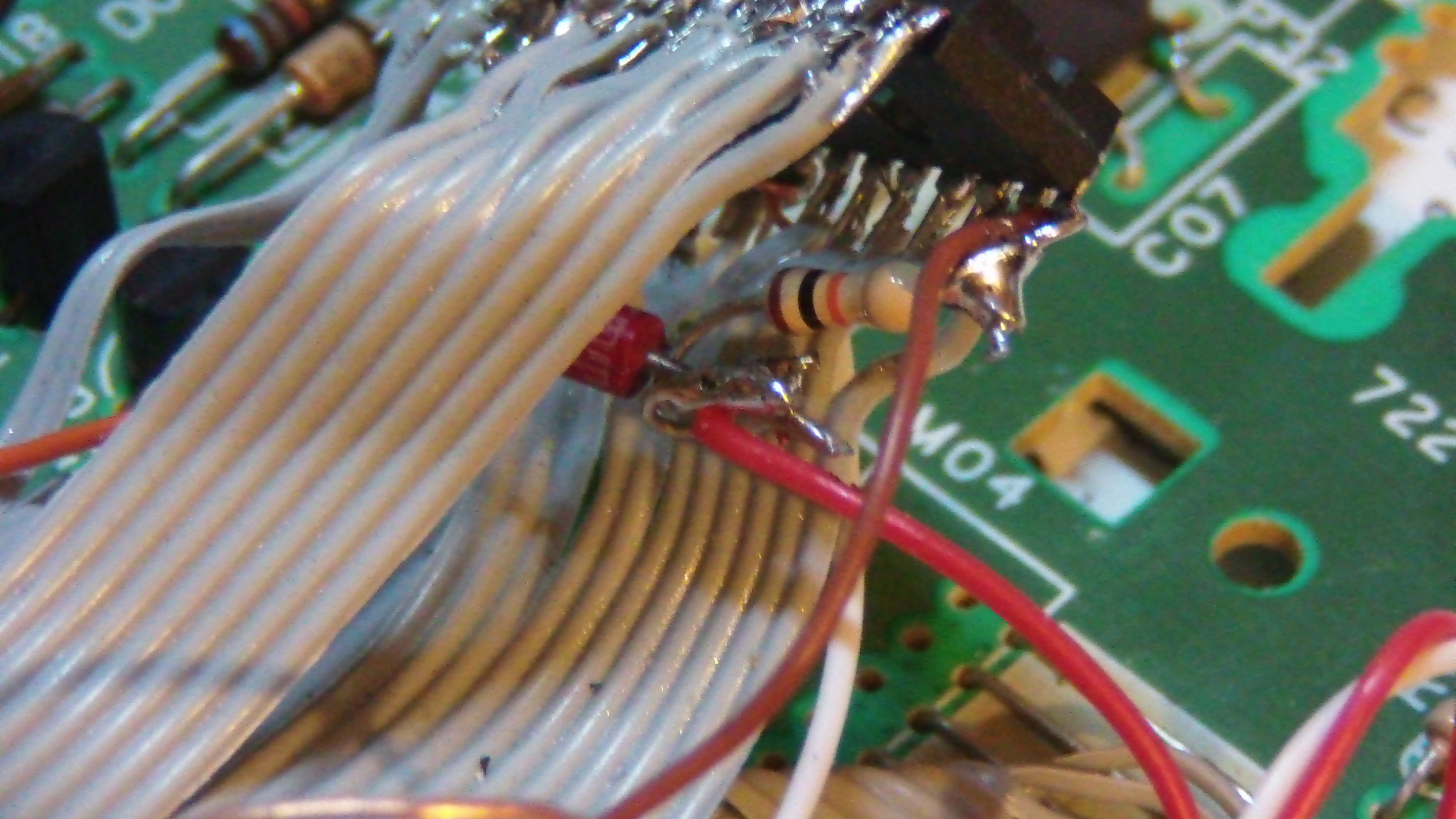

Il faut aussi prevoir une diode pour ne pas alimenter la carte lors de la programmation, et une résistance de pull-up sur la broche de reset (si vous programmez en 12V, faite attention à ne pas la relier directement).

Et finalement j'ai relié une prise téléphonique aux pins de programmation.

J'ai mis mon code en téléchargement, ainsi que la datasheet du EF9345.
